Железобетонный фундамент для опоры наружного освещения ФБТ 4.1

0
0
ФБТ 4/1 Железобетонный фундамент для опоры наружного освещения

Железобетонный фундамент для опоры наружного освещения ФБТ 4.1

Код товара: 61

Подробнее
Производитель ООО "ТиоЛ-строй"
Маркировка ФБТ 4/1
Полное название Фундаментный Блок Тяжелый для опор наружного освещения
ГОСТ ТУ BY 691848034.001-2018

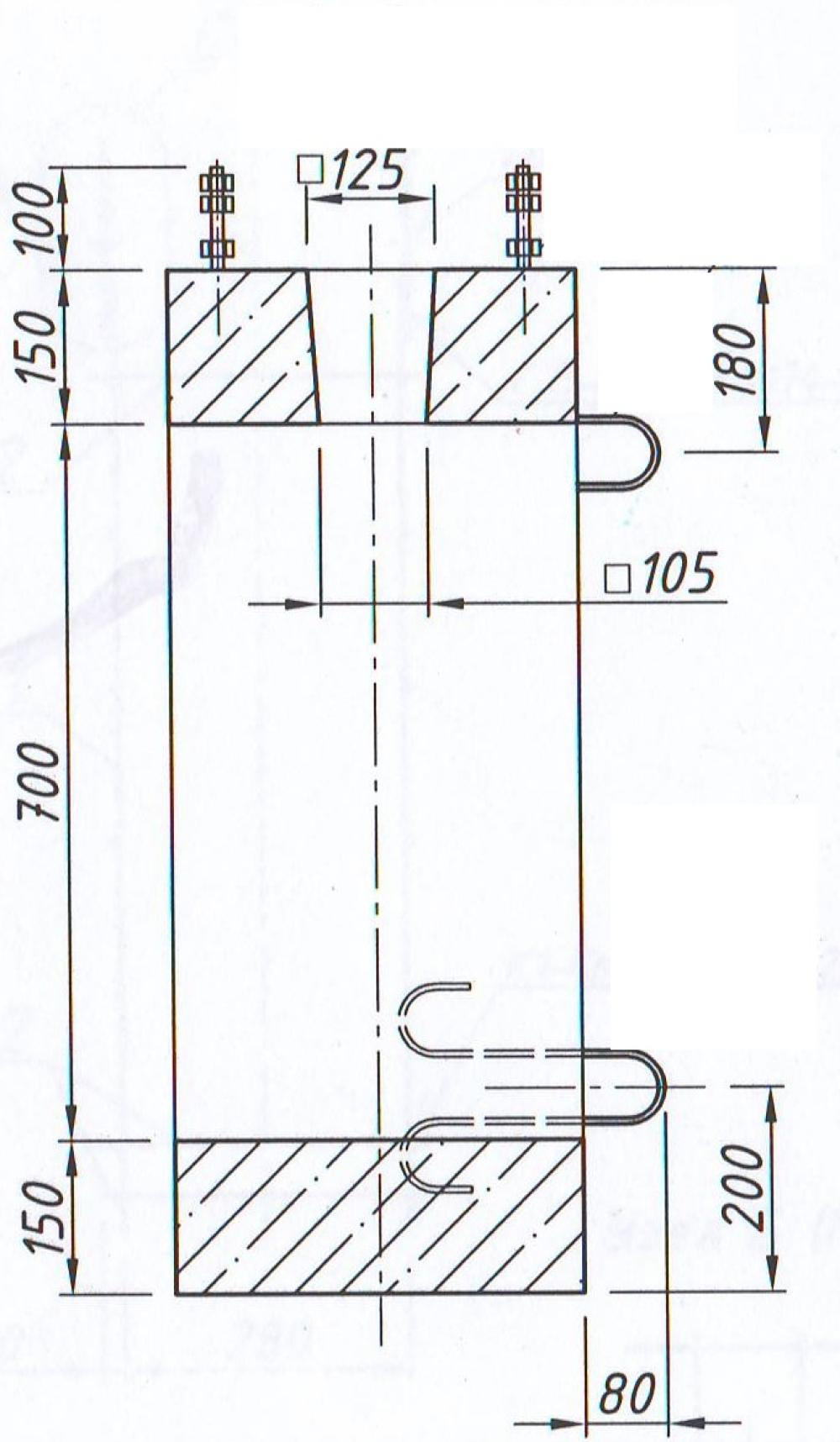

Рабочие чертежи 2019-728/10-КЖ
Длина, мм 1000
Сечение блока 400x400 мм
Межшпилечное расстояние 220х220 или 300х300 мм
Масса, кг 310
Объем, м3 0,125
Отверстие для подвода коммуникаций 700х120 мм
Водонепроницаемость W2
Морозостойкость 150
Марка бетона по прочности C20/25

Железобетонные фундаментные блоки ФБТ 4.1 применяют для установки и закрепления металлических опор наружного освещения, технических средств регулирования дорожного движения, систем видеонаблюдения, молниеотводов, информационных конструкций, а также иного подобного назначения.
В теле фундаментных блоков предусмотрены боковые и центральное отверстия для подведения электрокабелей питающей сети к опоре и далее к источникам потребления (лампам освещения, техническим средствам регулирования дорожного движения, светосигнальному оборудованию и т.п.)

Способ крепления:

Способ установки металлических опор на фундаментные блоки - фланцевый. В верхней части фундаментного блока симметрично замоноличены по 4 удлиненных гайки М20. Расстояние между осями гаек (межшпилечное расстояние) составляет 220х220 или 300х300 мм (по желанию заказчика). Комплект для закрепления металлических опор к фундаментным блокам производимыми ООО "ТиоЛ-строй" включает: гайки(12шт) класса прочности 8, шайбы(8шт) увеличенные, шпильки(4шт) М20 класса прочности 8.8, которые вворачиваются в удлиненные гайки фундаментов и фиксируются при помощи резьбового герметика повышенной прочности (по желанию заказчика это делается уже на производстве до отгрузки).



Возможные названия: фундамент ФБ 2, фундамент ФБ 1, фундамент опоры освещения, фундамент под опору освещения, закладная деталь фундамента опоры освещения, фундаменты опор наружного освещения, фундамент опоры освещения расчет, установка фундамента опоры освещения, расчет фундамента под опору освещения, фундамент опор освещения для закладных, закладной фундамент под опоры освещения, устройство фундамента опор освещения, фундамент опоры освещения чертеж, закладные элементы фундаментов опор освещения, фундамент под опору освещения чертеж, фундамент опоры освещения цена, фундамент под металлическую опору освещения, фундамент опоры освещения типовые, устройство фундамента под опоры освещения, бетон для фундамента опоры освещения, фундаменты для опор освещения металлических, анкерный блок Ф 1, фундаментный блок прямоугольный, ФБ 1200, ФБ 1500, ФБ 1700, опора ОМКПК, опора ОМКФК, опора ОМКПГ, опора ОМКФГ, опора ОМТПК, опора ОМТФГ, опора ОСМПГ, опора ОСМФГ, опора ОВМФК, опора ОВМФГ, опора МКПК, опора МКФК, опора МКПГ, опора МКФГ, фб 1700 2, фб 2000 2, анкерный блок ф 1, опора ОССГ, опора светофорная, опора ОССГ 4, опора ОССГ 5, опора ОССГ 6, опора ОССГ 7, опора светофорная ОП 4, опора светофора скс, опора светофора КВС, опора ОМК 1, опора ОМК 2, опора ОМК 6, опора ОМТ 1, опора ОМТ 2, опора ОМТД 2, опора ОМТД 1, опора ОМТ 20, опора АМПИР, опора ГОТИКА, опора МОДЕРН, опора КАНТРИ

   Подобрать фундамент при монтаже металлических оцинкованных опор освещения ОМКЦ, ОСКЦ, ОГК, ОМТ является хоть и не слишком трудоемким процессом, но в то же время очень важным и ответственным. Фундамент и узлы крепления металлических опор принимают постоянные и временные нагрузки, такие как:

  • усилие веса металлических опор, кронштейнов, светильников или технических средств регулирования дорожного движения;
  • воздействие ветровых нагрузок;
  • снеговые и гололедные нагрузки;

  Для начала необходимо определиться с основными параметрами устанавливаемой опоры и характеристикой местности, где она будет установлена, а именно:

  • высота опоры;
  • количество плеч и вылет кронштейнов;
  • общая масса светильников;
  • площадь светильников или технических средств регулирования дорожного движения;
  • тип грунта, где будет установлена опора;

   ООО "ТиоЛ-строй", совместно с проектировочной организацией, разработало материалы для проектирования по подбору железобетонных фундаментов для опор освещения, с помощью которых вы без труда сможете определиться какой использовать фундамент при установке опоры освещения, молниеотвода, флагштока, светофорной стойки.

Материалы для подбора фундамента
