Железобетонные фундаментные блоки ФБТ 4.17 применяют для установки и закрепления металлических опор наружного освещения, технических средств регулирования дорожного движения, систем видеонаблюдения, молниеотводов, информационных конструкций, а также иного подобного назначения.

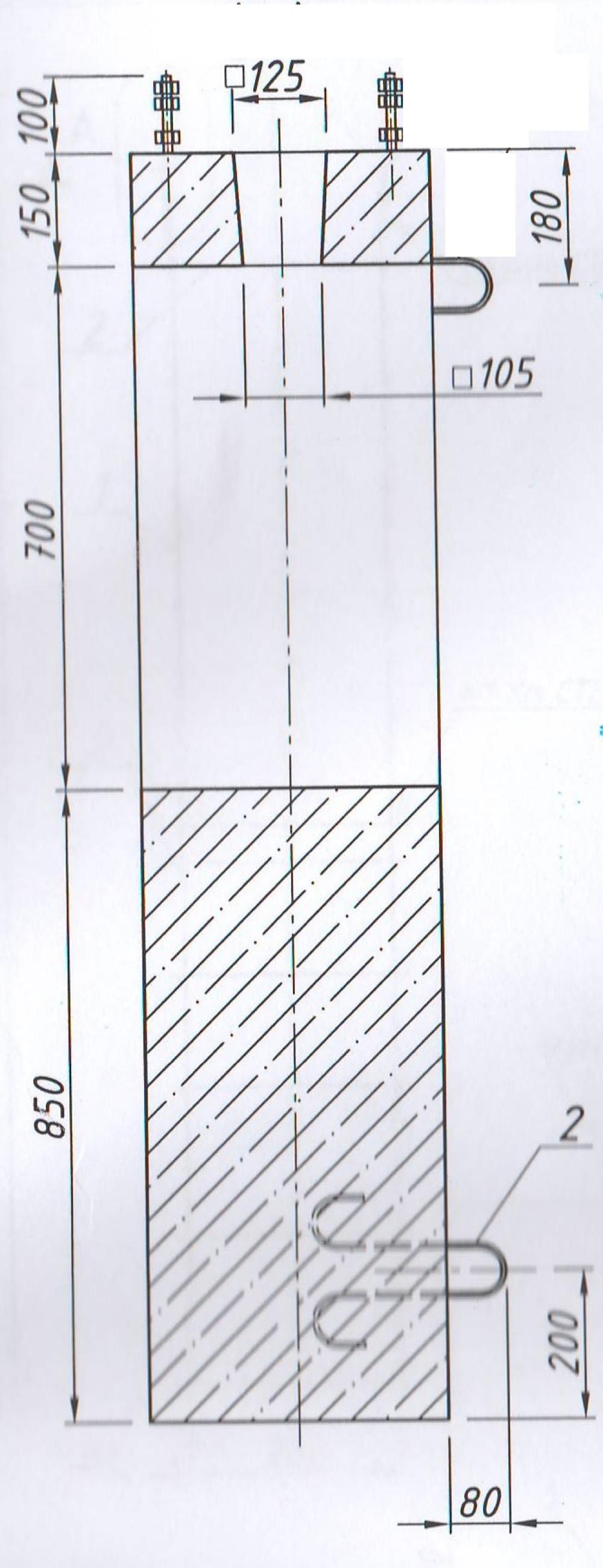

В теле фундаментных блоков предусмотрены боковые и центральное отверстия для подведения электрокабелей питающей сети к опоре и далее к источникам потребления (лампам освещения, техническим средствам регулирования дорожного движения, светосигнальному оборудованию и т.п.)
Способ крепления:
Способ установки металлических опор на фундаментные блоки - фланцевый. В верхней части фундаментного блока симметрично замоноличены по 4 удлиненных гайки М20. Расстояние между осями гаек (межшпилечное расстояние) составляет 220х220 или 300х300 мм (по желанию заказчика). Комплект для закрепления металлических опор к фундаментным блокам производимыми ООО "ТиоЛ-строй" включает: гайки(12шт) класса прочности 8, шайбы(8шт) увеличенные, шпильки(4шт) М20 класса прочности 8.8, которые вворачиваются в удлиненные гайки фундаментов и фиксируются при помощи резьбового герметика повышенной прочности (по желанию заказчика это делается уже на производстве до отгрузки).
Подобрать фундамент при монтаже металлических оцинкованных опор освещения ОМКЦ, ОСКЦ, ОГК, ОМТ является хоть и не слишком трудоемким процессом, но в то же время очень важным и ответственным. Фундамент и узлы крепления металлических опор принимают постоянные и временные нагрузки, такие как:
- усилие веса металлических опор, кронштейнов, светильников или технических средств регулирования дорожного движения;
- воздействие ветровых нагрузок;
- снеговые и гололедные нагрузки;
Для начала необходимо определиться с основными параметрами устанавливаемой опоры и характеристикой местности, где она будет установлена, а именно:
- высота опоры;
- количество плеч и вылет кронштейнов;
- общая масса светильников;
- площадь светильников или технических средств регулирования дорожного движения;
- тип грунта, где будет установлена опора;
ООО "ТиоЛ-строй", совместно с проектировочной организацией, разработало материалы для проектирования по подбору железобетонных фундаментов для опор освещения, с помощью которых вы без труда сможете определиться какой использовать фундамент при установке опоры освещения, молниеотвода, флагштока, светофорной стойки.
Материалы для подбора фундамента
